一、图纸说明

停车场管理系统是由系统服务器及管理软件、系统工作站(兼收费电脑)、出入口控制设备组成。其中出入口控制设备包含了地感线圈、道闸、车辆识别、对讲电话组件。系统采用了免卡视频鉴别车辆及车辆号牌管理,联网方式采用TCP/IP协议,传输采用光纤链路,并有计费功能。

停车场共计管理了三套双向车辆出入口:古田路出入口、泉州路出入口以及地库出入口。古田路与泉州路出入口带有计费功能,出入口处设有收费岗亭,地库出入口无计费功能。三个出入口均使用弱电总机房配电柜AC220V电源。

停车场管理系统安装说明:

参考(并不低于)主要设备技术指标如下:

1、车辆识别摄像机:1/3 SONY CCD,有效像素771(H) x 492 (V),隔行扫描,信噪比>=48dB(AGC off),镜头:Auto IRIS Lens (f=2.8^12/5^50 mm,F1.6),快门/150-1/10000可调,强光仰制,自动对焦,防护罩等级IP65。

2、灯光:采用高品质点阵白光灯,PWM线路控制,白光灯距离可调,当环境照度低于10Lux时,白光灯启动,30Lux时,白光灯关闭。

3、免取卡收费控制器:工作电压AC220V,额定功率不高于15W,视频输入接口2路PAL制,与服务器通信接口TCP/IP,与显示屏接口RS485,导致控制接口、车辆检查输入接口、闪光灯输出接口,自带机箱防护等级IP55。

4、快速道闸:摆杆轴上离合,停电手动快速起杆,来电自动恢复;可通过线控、遥控,控制起杆、落杆和停止;自带闸杆遇阻返回功能;支持外置或内置地感控制器。开闸时间小于1s,杆长度3米,工作电压AC220V,额定功率不大于30W,运行寿命大于500万次,防护等级IP44。

广州宸兴科技技术有限公司，广州智能弱电安装专家

5、户外车位引导屏:安装在地面道路入口,用于显示停车场内的车位信息,它接收服务器的车位统计信息,用数字和文字形式实时显示当前停车场空闲车位数量,可24小时全天候使用。可修改显示用户需要的其它信息,LED点阵16cm*32cm辉度>500cd/m2,外壳材料防雨防锈处理。

6、系统服务器及计算机:当季(待选型)

7、室内车位引导屏:接入电压AC 110V-220V功率6.5-7.5W通讯方式RS485通讯速率4800LED点阵24*64cm辉度300cd/m2,安装在地库入口,方便进入地库车辆参考。

二、图纸展示

车辆出入口控制平面图

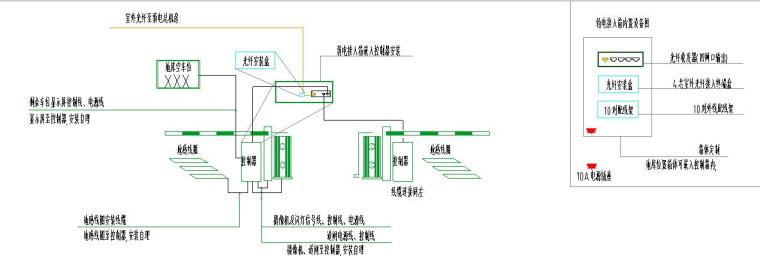

车辆出入口控制(地库)接线图

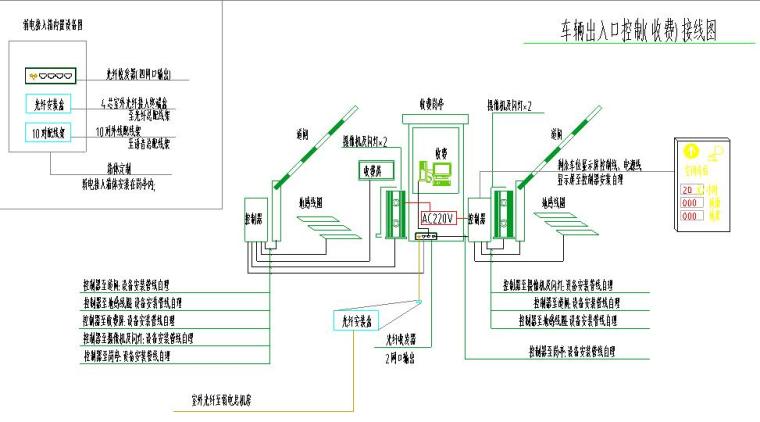

车辆出入口控制(收费)接线图

车辆出入口控制平面图

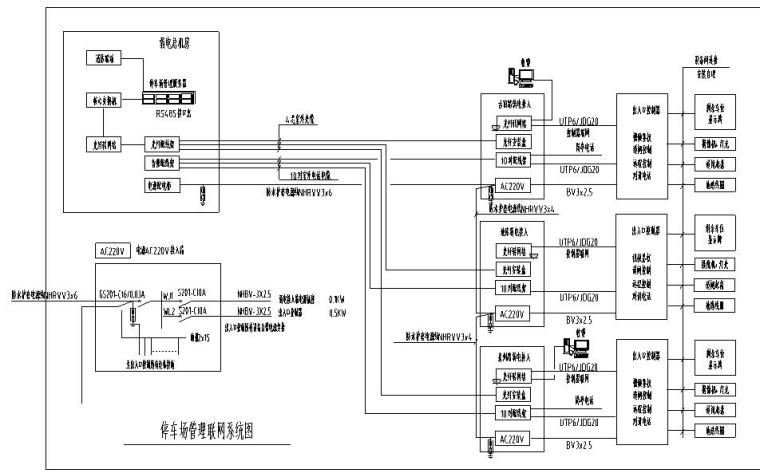

停车场管理联网系统图
